ОСВЕЩЕНИЕ


ОСВЕЩЕНИЕ
ОСВЕЩЕНИЕ. Различают естественное и искусственное О. Естественным называют О. от природных источников, гл.обр. от солнца, причем солнечные лучи могут освещать непосредственно, или отражаясь от луны, рассеиваясь в атмосфере, на облаках, на окружающих предметах и пр. Вследствие поглощения в земной атмосфере солнечный спектр ограничивается практически областью от 280—290 т/г до 2 800 т/г длины волн; инфракрасная часть соответствует 2 800—760 тц; видимая—от 760 до 400 тц и ультрафиолетовая от 400 до 290 m/i. Спектр солнца непрерывный, соответствующий спектру раскаленных твердых или жидких тел, покрытых газами, дающими линии-поглощения, точно характеризующие хим. состав солнца. Главный источник энергии солнца до сего времени остается невыясненным. Большая часть солнечных лучей не доходит до твердой поверхности земли t частью отражаясь атмосферой, но гл. обр. поглощаясь ею, особенно содержащимися в ней парами, водой, пылью и дымом. Видимая часть солнечных лучей поглощается на 12— 19%, ультрафиолетовая часть—на 56% и инфракрасные лучи—на 60%. Оптическая часть солнечных лучей подвергается в атмосфере лучерассеиванию путем преломления и отражения от взвешенных частиц. Это явление обусловливает голубой цвет неба; чем выше мы поднимаемся на горы, темг цвет, неба становится темнее, гуще; и наконец на больших высотах (свыше 10 км) цвет неба должен приближаться к черному, на фоне неба можно видеть одновременно солнце и звезды. Это есть результат постепенного-уменьшения лучерассеивания от большой разреженности воздуха и уменьшения количества взвешенных частиц. Следовательно кроме прямых лучей солнца землю освещают и рассеянные лучи от небесного свода и облаков, создающие более мягкие тени и смягчающие контрасты О., особенно сильные при безоблачном небе. Другая причина ослабления солнечного света и изменения его цвета при прохождении воздушной оболочки—поглощение ею некоторой части спектра. Кислород и азот в чистом виде-поглощают лучи в очень небольшом количестве. Примесь углекислоты, NH3, озона и паров воды сильно увеличивает поглощение. По опытам Гарибальди, если поглощение воздухом принять за 1, то при давлении 760 мм С02 поглощает 92, NH3—546, а вода—7 937. Количество водяного пара, производящее давление в 9—10 мм, может поглотить уже в 100 раз больше лучей, чем воздух. Весьма большое значение для изменения окраски доходящего до нас солнечного света имеет рассеяние лучей в атмосфере молекулами и взвешенными частицами. По закону Релея рассеяние света обратно пропорционально четвертой степени длины световой волны; поэтому по преимуществу рассеиваются фиолетовые и синие лучи (чем и определяется голубой цвет неба). Проходящие же лучи относительно обогащаются красными лучами. Чем толще слой атмосферы, к-рый приходится проходить солнечным лучам, и чем больше в атмосфере рассеивающих частиц (напр. в туманную погоду), тем краснее должно казаться солнце. Этим объясняется «красное» солнце на восходе и закате, красные зори и пр. Вследствие уменьшенного поглощения и рассеяния солнечный свет на горах богаче инфракрасными и ультрафиолетовыми лучами. Ультрафиолетовая радиация в Давосе в 4 раза больше обычной.—Дневные колебания солнечного света зависят от времени дня и положения солнца. Находясь в зените, солнце светит в 1 300—1 400 раз сильнее, чем на горизонте. В средних широтах только летом в полдень солнце приближается к зениту и шлет тогда почти отвесные лучи. Чем ближе к экватору, тем более уменьшается разница в продолжительности дня и ночи. Как уже упоминалось, следует различать два вида естественного О.: прямыми солнечными лучами и рассеянными от воздушных слоев, облаков и земной поверхности. Первый вид естественного О. характеризуется б. или м. резкими контрастами между местами, освещенными прямым и диффузным светом, и тенями, освещаемыми только последним. Прямая зависимость между ними наблюдается не всегда: прямой свет может •быть весьма ярким, а рассеянный свет— слабым и, наоборот, прямой, свет ослаблен облаками, а рассеянный свет силен напр. благодаря снежному покрову, отражающему лучи. Освещенность рассеянным светом зависит от высоты солнца над горизонтом, от прозрачности воздуха, от облачности и от характера земной поверхности. Так, по исследованиям Калитина в Слуцке (б. Павловск) с помощью фотоэлемента изменение диффузной радиации происходит так: Высота Высота Люксы солнца (в тыс.) солнца (в тыс.) 1° 1,3 25° 9,6 3° 2,2 30° 11,1 5° 3,0 35° 12,2 10° 5,0 40° 13,6 15° 6,2 45° 14,6 20° 6,6 60° 16,3 При восходе и закате солнца рассеянная освещенность бывает около 700 люкс, увеличение высоты до 4° дает усиление на 500 люкс, от 4 до 10° дает усиление на 400 люкс, от 10 до 20° на 300, а далее до 55° почти одинаково на 250 люкс. Наибольшая роль в колебаниях диффузной радиации при- надлежит облакам. Они могут быстро изменять освещенность в ту или другую сторону в зависимости от плотности, степени покрытия неба, от своей формы. При высоте солнца в 15° безоблачное небо дает освещенность в 6,1 тыс. люкс, при облачности «3», т. е. когда закрыто 0,3 неба, освещенность равна 6,8, при облачности «10» равна 7,6 тысячам люкс. При поднятии солнца в 50° над горизонтом освещенность при тех же условиях равна 13,8—15,2—26,3 тыс. люкс. Над большинством промышленных центров всегда нависает масса дыма и пыли, почти незаметных в пределах городов и ясно видимых издалека. Так, в центре Гамбурга продолжительность солнечного сияния дает лишь 28% из возможного числа часов сияния, тогда как на окраине его оно равно 35%. В центре Лондона (Сити) сияние дает 23%, а в его окрестностях (Кью) до 31%. Зимой эта разница еще больше. Кроме непосредственной задержки солнечных лучей частичками пыли и дыма здесь играет большую роль и усиление туманов вследствие конденсации водяного пара, близкого к насыщению, на поверхности пылевых и дымовых частичек. Особенно страдает ультрафиолетовая часть солнечной радиации. Определяя последнюю по выцветанию раствора метиленовой синьки в ацетоне в кварцевых капилярах, Оуенс (Owens) нашел, что в центре Лондона по сравнению с садом-предместьем Гемпстед ультрафиолетовая радиация в 2 раза меньше, а по сравнению с санаторием Фродсгем ультрафиолетовая радиация центра Лондона меньше в 30 раз. В виду роли ультрафиолетовых лучей как эквивалента витамина JD в этиологии-рахита, лимф, tbc, анемии и т. д. вполне естественно, что рахит" назван «английской болезнью», что по данным Шморля, Леви и других (Schmorl, Lewi,) рахит в капиталистических странах есть болезнь промышленных центров, что число рахитичных детей достигает в них 90% и что число детей с лимф, tbc увеличивается до 50—60% (причем само собой разумеется основную роль играет весь соц.-экономический комплекс труда и быта пролетариата и городской бедноты). О. естественным прямым и рассеянным светом весьма неравноценно с точки зрения гигиены городов, жилищ и предприятий. Прямой солнечный свет обладает гораздо большей биол. ценностью по сравнению с рассеянным в силу большей бактерицидно-сти и действия на клетки. Солнечные лучи, нагревая стены, содействуют сохранению тепла и осушке помещений. Жилища, не освещаемые солнцем, всегда отличаются бблыним содержанием бактерий и плесеней как в воздухе, так и на стенах. Особенно ценно О. солнцем зимой, когда нет возможности отворять окна и хорошо вентилировать помещение. Очень ранние, утренние лучи и очень поздние—вечерние имеют в наших средних широтах весьма слабое действие при расположении домов на юг; поэтому целесообразнее планировать улицы по диагонали с северо-востока на юго-запад и с северо-запада на юго-восток. На юге (в Крыму, Закавказьи, Туркестане) при избытке солнечного света, перегревающего жилища, предпочтительнее ориентация с -запада на восток для облучения жилища -только косыми лучами солнца. На севере СССР (выше 60° с. ш.) расположение жилищ в сущности безразлично, т. к. солнце мало изменяет свою высоту; выгоднее все же южная ориентация. При скученной застройке, при наличии затемняющих зданий приходится решать задачи определения максимальной высоты затемняющего здания, ширины улиц и наивыгоднейшего направления улиц в целях наилучшего освещения солнцем. „Длина тени в полдень зависит от высоты -стояния солнца над горизонтом, следовательно от времени года и географического положения пункта. При стоянии солнца в зените дома теней не дают, при стоянии •солнца под углом в 45° к горизонту дома дадут тень, длина которой равна их высоте, т. к. длина тени и высота дома составляют в этом случае два катета равнобедренного прямоугольного треугольника. При уменьшении угла падения лучей к горизонту длина тени будет больше высоты дома; она будет равняться высоте дома, деленной на тангенс угла падения лучей. Обычно практика строительства идет по линии компромисса, т. е. не преследуется О. фасадов нижних этажей при самом низком положении солнца, но лишь в течение ■того времени, пока солнце находится выше 45° над горизонтом (при этом ширина улицы равна высоте домов). В средней Европе при наивысшем положении солнце поднимается в июне только до высоты в 62,4°, в мае и июле до 58,3°, в апреле и августе до 56,4°. •Следовательно только в эти месяцы нижние этажи южных фасадов будут освещаться солнцем, а в остальные 7 месяцев (зима, часть осени и весны) они будут лишены солнечного О. По строительному уставу СССР ширина улиц не должна быть меньше 21 м, что в общем соответствует принятой высоте домов. Лучеобразная и концентрическая система улиц новых, здоровых городов (по данным Дрезденской гигиенической выставки 1930 г.) обусловлена не только удобствами сообщения, но и большей равномер--ностью распределения солнечного света для всех кварталов. Для увеличения доступа солнечных лучей ко всем этажам архитекторы Саразон и Соваж предложили даже строить фасады домов в виде ступеней с террасами, так чтобы второй этаж отступал от фасада первого этажа на ширину террасы, -фасад 3-го отступал от фасада второго и т. д. Благодаря этому ширина улицы между крышами значительно больше, чем у основания домов. Такой опыт осуществлен в Париже (Rue Vavin). При решении вопроса об ориентировке здания надо иметь в виду, что ориентация на N дает О. наименьшее по силе и наибольшее по равномерности; на S—наибольшее по силе, наименьшее по равномерности; ориентация на О—наибольшее в первую половину дня и наименьшее во вторую, на W—наоборот. Обязательно следует строить фасадами на солнце, при возможности их свободного расположения, б-цы, „детские дома, ясли, санатории, дома отдыха. Если школы работают первую половину дня, то лучше их располагать окнами на юго-запад; при работе во вторую половину—• на юго-восток. Из жилых комнат планируются окнами на солнце комнаты для дли- , тельного дневного пребывания. Помещения, имеющие хозяйственное значение (кухни, кладовые, уборные, вестибюли, коридоры), располагаются окнами на северную сторону. Спальни как комнаты для ночного пребывания и столовые—для временного целесообразнее располагать также на север. Учитывая все гиг. значение солнечного света, нельзя не указать и на его недостатки, заключающиеся в ослепительной силе, весьма утомляющей зрение, в создании контрастов О. и неравномерности этого О. вообще. Для сосредоточенной работы необходимо однообразие силы и цвета О., что лучше всего достигается северной ориентацией. Вредным может быть и тепловое действие солнечных лучей, способствующих перегреванию помещения и находящихся в нем людей. Пользование рассеянным дневным светом благодаря его равномерности, мягкости, отсутствию при нем резких теней является главнейшим источником обычного О., особенно для работы б. или м. тонкого характера, а также для чтения и письма. Рассеянный свет для нормального глаза никогда не будет избыточным, и для помещений может итти речь лишь о низшем пределе его. Поэтому нормировка естественного О. в жилищах разработана гораздо подробнее. Для оценки естественного О. помещений служат следующие данные: 1) ориентация окон по странам света; 2) наличие перед окнами на большем или меньшем расстоянии затемняющих свет предметов (деревьев, стен, зданий, заборов) и их окраска; 3) этажность помещений; 4) число окон и рам, формы окон, их расстояние от потолка и пола; 5) наличие на окнах занавесок, цветов и т.д.; 6)  отношение стекольной поверхности окон к площади пола и кубатуре; 7) состояние поверхности стекол в смысле загрязненности; 8) прозрачность стекол по отношению разных лучей спектра; 9) окраска стен помещения, потолка и полов; 10) определение углов падения, отверстия и пространственного; 11) определение т. наз. коефициента дневного О.; 12) определение фотометрами величины освещенности. Значение первых трех пунктов понятно из предыдущего. Форма окон бывает обычно в виде четырехугольника, расположенного длинной стороной вертикально или горизонтально. Для высоких комнат лучше первая форма, для низких— вторая. Окна с закругленным верхом освещают меньше, чем обыкновенные той же высоты. Имеют большое значение устройство и окраска косяков и подоконников; скошенные и окрашенные в белый цвет—улучшают освещение. Чем больше ширина простенков, тем меньше площадь окон. В отношении расстояния окон от пола и потолка следует указать, что чем эти расстояния меньше, тем О. лучше. При высоком положении окна части комнаты вблизи его освещаются раза в 4—5 больше, чем у отдаленной стены. При низком положении окна освещенность вблизи его сильнее в 100 и более раз, чем у стены (по диаграммам Дрезденской гиг. выставки), т. е. высокое расположение окон обеспечивает гораздо ббль-шую равномерность естественного О. При естественном О. большое значение далее имеет отношение суммы площади стекол к площади пола. Чем это отношение, выраженное ■R ТИ Я л. TTYTT 9 4 «43 в виде дроби, больше, тем О. лучше. Для школ, б-ц, яслей, очагов рекомендуется от- ДО « ношение от ревязочных-помещений— для операционных и пе- 1             1 2-5 и з' для жилых до —. Эти величины -даже от у меняются в зависимости от ориентации окон и от широты места. Расположение на север, так же как и увеличение широты места, требует увеличения этого коефициента. Однако предел увеличения оконной поверхности зависит от экономики отопления, так как в силу большой теплопроводности окон (окна одинарные 5,2 вместо 0,8 нормальной кирпичной стены) отопление при больших окнах ложится слишком крупным расходом. Двойные рамы уменьшают этот расход вдвое (5,2—2,2), но зато почти удваивается поглощение света. Так, одинарное стекло в среднем пропускает 85% световых лучей, двойное—75% и т. д.-—Загрязнение стекольной поверхности может также сильно уменьшить количество проникающих в помещение лучей. Хим. состав стекол сделался за последнее время предметом большого изучения как у гигиенистов, так и у техников. Можно считать доказанным, что обыкновенное стекло почти не пропускает биологически активных лучей группы «Дорно», т. е. короче 315 тц. Для обеспечения естественного О. помещений полноценным солнечным светом, т. е. светом, включающим ультрафиолетовую радиацию, техника нашего времени предлагает производить остекление т. наз. увиолевыми стеклами. Эти стекла теперь вырабатываются и в СССР. Сравнение их пропускной способности в процентах при одинаковой толщине в 2лшвыражаетсяслед. таблицей: Пропускная способность (в %) I Длина волны ! (в mfi) \ \ Обыкпов. стекло нем. Увиолевое англ. Увиолевое нем. (иенское) Увиолевое завода ♦Проле- тар> в Донбассе Увиолевое № 750 завода «Свобода» на ст. Новоселье С.-Зап. \ 350 ; 340 | 330 | ,300 | 290 87 86 81 69 50 28 9 91 90 87 82 74 60 41 88 83 76 63 45 22 10 73 62 Однако следует отметить, что увиолевые стекла с течением времени под влиянием соляризации, т. е. освещения солнцем или ртутно-кварцевой лампой, б. или м. теряют свойство ультрафиолетовой светопрозрач-ности. Остекление такими стеклами должно найти себе применение в первую очередь в б-цах, санаториях, детских домах, очагах, яслях и школах. Наблюдение в нек-рых школах Англии показало при прочих равных условиях значительное увеличение веса и НЬ у детей, занимавшихся в классах, остекленных увиолевыми стеклами. В последнее время появились на рынке (по данным Дрезденской гиг. выставки) стекла, способные задерживать тепловые лучи солнца, что целесообразно для остекления кла- довых скоропортящихся продуктов, кухонь и для комнат, обращенных на юг и страдающих от перегревания летом. Стекла эти зеленоватого цвета и содержат в противоположность увиолевым стеклам железо. В отношении значения отраженного О. в помещениях следует далее отметить роль загрязнения стен и потолка, к-рое может снизить степень О. до 30%. Установлено, что окраска стен помещения также сильно участвует в общей освещенности. Лундберг установил, что для получения одинаковой степени освещенности при. обивке черным сукном требуется 100 свечей, при темнокоричневых обоях—87 свечей, при синих—72, светложелтых—60, белом дереве—50, меловой побелке—15. По другим данным, если белая краска отражает 92% падающего света, светлое еловое дерево—-60%, светлозеленая окраска—46%, светло-желтая—40%, светлоголубая—30%, темно-желтая—20%, темнозеленая—10%,- темно-коричневая—9%, темноголубая—6%, черная—1—2%. Окраска фасадов на противоположной стороне улицы играет такую же роль. Для оценки постоянных условий естественного О. применяются геометрические способы определения: угла падения лучей, угла отверстия, под к-рым видно небо из окна^ и видимой площади небесного свода (пространственного угла). Под углом падения (или элевации) понимается угол, образуемый на вертикальной плоскости пересечением линии от верхне-наружного края окна с горизонтальной линией (рисунок 1, ЛВС). Чем дальше от окна, тем этот угол острее, тот же-пучок света от окна распределяется на ббль-шую площадь пола, и О. слабеет согласно закону Ньютона обратно пропорционально-квадратам расстояния. Минимум достаточного О. получается в том случае, когда этот угол равен 27°, что имеет место только при расстоянии рабочего пункта отскка, вдвое большем по сравнению с его высотой (т. к. при угле 27° косинус — расстояние от окна — вдвое больше синуса — высоты окна). Следовательно если комната имеет глубину больше двойной длины окна, то дальнейшие пункты будут освещены недостаточно, а ближайшие—удовлетворительно. Т. о. двойная длина окна, отложенная по горизонтали, определяет угол падения в 27° и границу достаточности естественного О. Если мы с какого-либо другого пункта определяем угол падения и найдем его больше 27°, то можем считать это место освещенным удовлетворительно. Можно однако представить себе и такое положение, когда перед окном находится стена; в этом случае конечно угол падения сам по себе не определит достаточности О. Указанная норма в 27° для угла падения связана с другим условием: види-

Рисунок 2. Угломер Вебера: 1— лупа; 2—экран.

мостью минимального участка неба. Это условие дается определением т. н. угла отверстия (Ферстера), т. е. того угла на вертикальной плоскости, под к-рым с рабочего пункта видно небо. Он образуется пересечением линий, идущих к рабочему пункту: от конька крыши противоположного дома и от верхне-наружного края окна {ABB на рис. 1). Для более точного определения видимого участка неба пользуются пространственным угломером Вебера (рис. 2). Пространственным, или телесным углом в данном случае называется j                        пирамида, вершина к-рой лежит на рабочем пункте, а основанием являет-.сячасть небосвода, ограниченная краями окна и верхним краем крыши противоположного дома или краем деревьев. Прибор представляет собой лупу с фокусным расстоянием в 11,459 см. Лупа движется по стержню, разделенному на миллиметры. Против лупы на стержне фиксирован экран с кружками из миллиметровой бумаги. Поставив прибор на месте стола, О. к-рого хотят определить, лупой к окну, приподнимают стержень так, чтобы изображение участка неба находилось в середине бумажного кружка. Если поставить лупу на фокусное расстояние в 11,459 см, то резкого изображения границ видимого участка небосвода может не получиться; в этом случае делают точную установку, очерчивают карандашом изображение на бумаге и считают число квадратных миллиметров; разделив его на 4, получают число квадратных градусов. Т. к. лупа стоит не на 11,46 см, то вносят в найденное число квадратных градусов поправку, умножая найденное число градусов на ".««/л, где h есть фактическое расстояние в сантиметрах лупы от экрана. Наконец следует сделать поправку на у г о л падения (элевации), на к-рый пришлось поднять лупу, чтобы лучи падали на экран вертикально. По исследованию Кона норма освещенности должна равняться при нормальном падении лучей на рабочую поверхность minimum 50°; при падении лучей под острым углом пространственный угол со (участок видимого неба) должен быть тем больше, чем острее угол элевации, т. к. освещенность уменьшается пропорционально синусу угла падения; отсюда to-sin a = =50 или со =-г—. Зная угол элевации а, мы путем деления 50° на синус найдем норму для необходимого участка неба. С ней мы должны сравнить фактически уже определенный участок с поправкой на элевацию. Для оценки достаточности дневного О. за последние годы рекомендуется определение т. н. коефициента дневной освещенности. Если обозначить через Е освещенность, создаваемую светом от участка небосвода, падающим на рабочее место внутри помещения, а через R—наружную горизонтальную освещенность, создаваемую всем небосводом, то коефициент дневной освещенности е = ejr ; при этом не учитываются прямой солнечный свет и лучи, отраженные от стен и потолка. Этот коефициент выражается в процентах. Он может быть определен фотометрически или стереометрически по формуле е = ^Дзоз 27-1 со, где ж=3,14, 2 — сумма величин I'co; I— есть произведение из отношения стекла к общей площади светового отверстия на коефициент светопрозрачности ординарного застекления (0,85) или двойного (0,75) (световое отверстие ограничивается краями оконного проема по наружной поверхности стены); со есть редуцированный пространственный угол, или горизонтальная проекция его (в кв. градусах) (коеф. дневной освещенности можно определить и фотометрически). Все геометрические способы могут дать оценку только постоянным условиям О. тех или других помещений, но они не могут дать оценки самого О. в каждый данный момент. Условия могут быть весьма благоприятны, но О. может быть очень слабым в силу облачности, грязных стекол, закопченных стен и потолка и наконец времени дня и года. Для гиг. оценки в любой момент служат светотехнические единицы, характеризующие величину светового потока, освещенность поверхности, светимость поверхности, силу источника света и его яркость. Эти единицы были разработаны и уточнены Международной комиссией по освещению в 1921, 1924 и 1928 гг., были приняты II Всесоюзной светотехнической конференцией и проведены в практику постановлением президиума ВСНХ СССР за № 815, от 13/V1925 г. в виде «Правил о световых измерениях».— Единицей светового потока служит люмен; это такой поток, который испускается внутри телесного угла в один стерадиан помещенным в его вершине точечным источником света, светящим одинаково по всем направлениям внутри этого угла с силой света в одну международную свечу. Стерадиан есть единица телесного угла; он равен конусу, вершина к-рого лежит в центре шара, а основание—на поверхности и равно площади соответствующей квадрату радиуса этого шара. Люмен-секунда есть количество света или световой энергии, к-рая расходуется при образовании светового потока в один люмен в течение одной секунды. Величина световой энергии означается буквой L.—В зависимости от величины поверхности, на которой распределяется световой поток в один люмен, получается та или другая степень его плотности и освещенности этой поверхности. Если он равномерно распределяется по сферической поверхности в 1 мг, то такая степень освещенности носит название люкс (см.); при распределении светового потока на сферической поверхности в 1 см2 (т. е. в десять тысяч раз меньшей), степень освещенности будет в 10 тысяч раз больше, и эта степень носит название фот. Тысячная доля этой освещенности носит название мил-лифот; она в десять раз больше одного люкса. Тысяча люкс называется кило-люксом; она в десять раз слабее фота.— Если мы обозначим освещенность буквой Е, световой поток—F, поверхность—S, то освещенность определяется отношением: E=Fjs, ,           „ лгомеи - а фот есть --,--и2 . Фот-секунда есть количе- ство освещения, получаемого поверхностью при освещенности ее в один фот в течение одной секунды. Рад-фот есть единица светимости или плотности свечения равномерно во всех точках светящейся плоской поверхности в 1 см2, к-рая испускает в одну сторону от себя световой поток в один люмен. Обозначив светимость буквой R, имеем R=Fls. Рад-фот есть ™^зн. Рад-фот-секун- да есть количество О., испускаемого в одну секунду поверхностью в 1 см2 в виде светового потока в 1 люмен в течение 1 секунды. Весьма важным понятием при изучении О. является термин силы света. Предположим, что мы имеем точечный источник света, равномерно посылающий световые лучи во все стороны окружающего пространства. Ограничим это пространство мысленно бесконечно малым телесным углом (со), в вершине к-рого и находится точечный источник света. В этом углу будет заключено бесконечно малое количество лучей, составляющее световой поток (F). Отношение потока к углу (F/«>) есть угловая плотность светового потока, или сила света в данном направлении; она обозначается буквой /. Значит I=Ffa>. Сила света источников О. измеряется свечами, из к-рых наибольшее распространение имеет т. н. м е ж-дународная свеча; она представляет собой единицу силы света, испускающего световой поток в один люмен, равномерно распределенный внутри пространственного угла в 1 стерадиан. Для измерения силы разных источников искусственного и естественного О. служат световые эталоны, к-рые воспроизводят единицу силы света. В СССР и САСШ таким эталоном являются электрические лампы накаливания, точным образом конструированные и работающие при известных условиях вольтажа и ампе-ража. Во Франции применяется платиновый эталон Виоля, т. е. сила свечения 1 см2 плавящейся платины; 1/20 часть сантиметра соответствует международной свече и носит название «ц и р». В Англии эталоном сравнения служит пентановая лампа Вернон-Гаркурта. В Германии—лампа Гефнера (Аль-тенеке), которая слабее международной на 9,91%. Она представляет собой металлическую лампу с плетеным фитилем, в к-рой горит уксусно-амиловый эфир пламенем в 4 см длиной и 0,8 см шириной. Различают еще понятие о яркости источника О. Она зависит, с одной стороны, от силы источника света, с другой— от направления лучей. Одна и та же светящая поверхность, при той же силе источника света будет иметь разную яркость для разных направлений. Для каждого данного направления яркость видимой светящей поверхности можно охарактеризовать отношением силы света в этом направлении к проекции поверхности на плоскость, вертикальную к данному направлению. Если обозначить яркость для данного направления Вв, угол его с нормалью к светящей поверхности б, силу света в данном направлении 1в, светящую поверхность S, то мы будем иметь Be = Ie : (S'Cos в). Яркость измеряется единицей, носящей название «стильб», которая представляет собой плоскую поверхность в 1 см2, равномерно светящую в перпендикулярном от себя направлении с силой света в одну международную свечу. Стильб равен свече : 1 см2. Разница между светимостью источника света и яркостью та, что первая характеризуется световым потоком, вторая—силой света; первая не указывает, как распределяется. поток от поверхности по разным направлениям, на что указывает понятие о яркости. Яркость—единственная световая величина, доступная глазу; все прочие не обнаруживаются зрением. Наиболее частыми в употреблении единицами являются люкс, характеризующий освещенность, и международная свеча—единица силы света. Освещенность и сила света измеряются приборами, называемыми фотометрами. Гигиенические требования к искусственному О. выражаются в следующем: 1) оно должно быть достаточным; 2) равномерным по распределению в пространстве, т. е. не создавать резких контрастов О. в отношении света и теней; 3) равномерным во времени, т. е. не давать колебаний в отношении силы источника света (миганий); 4) не создавать блесткости; 5) не портить воздуха продуктами горения или изменением его хим. состава; 6) быть близким к дневному свету по цвету и спектру; 7) не иметь избытка тепловых и ультрафиолетовых лучей; 8) быть безопасным в пожарном отношении; 9) безопасным в отношении электрических разрядов и взрывов; 10) допускать регулировку; 11) быть простым в обращении; 12) дешевым в смысле эксплоатации. Как наиболее примитивный источник искусственного О. на первом месте следует поставить свечи и керосин. Газовое О. получается путем сгорания смеси Н, СН4, СО и тяжелых углеводородов в различных комбинациях, носящих общее название светильного газа. Соотношение между его составными частями и примесями в связи с происхождением меняется, делая тот или другой газ б. или м. пригодным для О. и меняя его гиг. значение. Каменноугольный газ благодаря высокому содержанию Н дает высокую t°; нефтяной и древесный отличаются наибольшей яркостью вследствие обилия тяжелых углеводородов; древесный наиболее опасен вследствие высокого содержания СО (до 38%), и поэтому употребление его в жилищах, особенно в спальнях, не рекомендуется. В виде примесей, вредных для освещения, в светильном газе (каменноугольном) содержатся SH^, NH3, С02, N и HCN; эти газы должны быть при очистке удалены нацело, что удается не всегда. Примесь светильного газа к воздуху в количестве 0,1—0,2 cmz на 1 л уже ясно ощущается обонянием. Особенно вредное значение имеют после СО примеси азотистой и сернистой к-т. При сгорании только 1 л светильного газа может образоваться до 0,4 мг N203 и до 0,55 S02 на 100 мя воздуха; N203 определяется поглощением водой колориметрически реактивом Грисса, S02— поглощением бромистой водой с последующим осаждением образовавшейся H2S04 хлористым барием после подкисления НС1. Наибольшая примесь S02, допускаемая в Англии, равна 57 мг на 100 м3 воздуха. Утечка газа из случайно открытых кранов или поврежденных газовых труб может создать опасность взрыва, которая особенно сильна при соотношении газа с воздухом в пропорции 1:6—8 (15%). Смесь ниже 5% и выше 30% не взрывает. Нормальной считается утечка от 3% до 6% газа к общему объему выработки. Подземная сеть может давать весьма опасные скопления газов в канализационных трубах и в туннелях, которые дают взрывы, способные разрушить целые кварталы, как доказали случаи 1928 г. в Лондоне. Горелки (см.), употребляемые для освещения газом, бывают открытые с плоским пламенем и цилиндрические с закрытым пламенем (горелки Ар ганда). Последние более гигиеничны, т. к. дают ровное и сильное пламя благодаря большому притоку воздуха и защите его стеклом. Однако избыток воздуха ведет к столь сильному и быстрому сгоранию частиц С, что пламя становится уже несветящимся и имеющим лишь тепловое значение. Недостаток воздуха дает пламя с копотью. Расход газа в горелке Ар-ганда—120—280 л в час при силе света в 100 нормальных свечей. Большим усовершенствованием газового и керосинового О. явилось применение изобретенных д-ром Ауером-Вельсбахом колпачков или сеток, состоящих из окисей металлов тория и церия и накаливаемых в газовом пламени. Ауеровский свет при том же расходе газа ярче в 8—10 раз, чем свет обыкновенных газовых горелок; соответственно уменьшается и количество продуцируемого на единицу света тепла, С02 и паров воды. Применение колпачков Ауера для О. парами керосина, бензина и спирта также значительно улучшило использование этих материалов для О. При избытке паров керосина или бензина горелка начинает коптить и горит наружным плохосветящимся пламенем. Необходимо отметить и утомительный шум при керосино-калильном О. и более слабое шипение при бензине и спирте. При горении спирта развивается меньше С02 и Н20, чем при горении керосина; свет первого ближе к дневному, т. к. в керосиновом свете больше желтых и зеленых лучей. Спиртовые горелки не коптят. Бензиновое О. опаснее других в пожарном отношении. Из модификаций газового О. следует упомянуть о карбурированном газе. Каменноугольный газ как содержащий сравнительно с другими видами газа мало углеродистых частиц обогащается ими пропуском его через резервуар с бензолом или бензином. Благодаря этому яркость пламени увеличивается. Карбурированный водяной газ получается разложением водяных паров при соприкосновении с раскаленным коксом или антрацитом по формуле C-f H20=CO-f-H2, причем получаются равные по объему количества Н и СО; затем этот газ как дающий несветящее пламя также насыщают углеродом, пропуская через нагретый бензол. Употребление этого газа из-за большого содержания СО в жилищах не рекомендуется. На заводах его употребляют с примесью меркаптана, чтобы было легко узнать утечку газа по запаху. В число новых источников газа в Германии и в САСШ входит в употребление для освещения (так же как для отопления и тепловых двигателей) газ, полу- чаемый метановым брожением в очистных сооружениях из хозяйственных сточных вод. Такие установки имеются в Берлине (станции Stansdorf, Wasmansdorf), в Эссене, Мюнхене, Данциге и др. Газ содержит до 60% СН4 и 30% Н. По подсчету каждый куб. метр сточных вод может дать до 50 л газа, а каждый человек за сутки выделяет такое количество нечистот, из которого получается до 11 л светильного газа. Ацетиленовое О. имеет источником питания кальций-карбид. Ацетилен дает в тех же самых горелках газ в 20 раз ярче, чем светильный. При плохой очистке ацетилен содержит примеси SH2 и весьма ядовитого фосфористого водорода, затем органических сернистых и фосфористых соединений и NH3. Химически чистый С2На мало ядовит; только большие примеси к воздуху (20—30%) медленно убивают при симптомах, имеющих сначала наркотический характер, затем наступают рвота,судороги и паралич дыхания. Технический С2Н2 ядовит уже в дозе 2°/00. Особенно заслуживает внимания опасность взрыва в смеси с воздухом в количестве от 3% до 80%. Всего опаснее смесь в 13%. Сгущенный в жидкость при давлении в 21 атмосферу ацетилен также взрывает. Даже при давлении в 3 атмосферы и без воздуха С2Н2 взрывает при повышении t°. Вполне безопасен только на холоду. Ацетилен нашел себе наибольшее применение для велосипедных фонарей, а также в Германии на железных дорогах и в отелях. Это О. дороже газового и тем более электрического. Освещение электричеством получило свое начало с изобретения т. н. вольтовой дуги профессором Военно-медицинской академии в Петербурге В. В. Петровым в 1802 г., т. е. за 11 лет до опыта Де-ви (Davy), которому приписывается ее открытие. «Вольтова дуга» в форме весьма различных дуговых ламп и фонарей представляет один из удобнейших и наиболее распространенных источников яркого О. Во всех таких фонарях имеются регуляторы, автоматически поддерживающие необходимое расстояние между углями. Для придания свету определенного цвета или изменения его спектра к прессованным (т. н. ретортным) углям, применяемым в лампах с вольтовой дугой, добавляются те или другие металлы. Ртуть и железо дают значительное увеличение ультрафиолетовых лучей, достигающее опасной для глаз степени. В истории электрического освещения составило эпоху изобретение безвоздушных ламп накаливания. Существенную их часть составляет согнутая спирально нить из разных материалов, заключаемая в стеклянный баллон, лишенный воздуха; эта нить включается в ток; представляя для него значительное сопротивление, она раскаляется и светит. Ладыгин первый предложил платиновую нить, Сван — хлопчатобумажную, обработанную серной к-той, Эдиссон— угольную из бамбукового волокна. Лампочки Эдиссона расходуют сравнительно много тока и дают слегка желтоватый свет, их вытесняют сейчас более экономические лампочки, в к-рых нить делается из металлов осмия, вольфрама, тантала или из сплавов первых. Лампочка с танталовой нитью расходует вдвое меньше энергии, чем с уголь- ной нитью; с нитью из осмия и вольфрама («Осрам») еще меньше. За последнее время (с 1913 г.) лампочки стали наполнять каким-либо индиферентным газом (азотом, С02) в состоянии разрежения. Они тратят еще меньше энергии и носят название «полуваттных». Угольная лампочка в п свечей берет на себя 3,2 м ватт, лампочка «Осрам» 1,1 « ватт, лампочка с азотом—только 0,5 и ватт. В лампах Нернста источником света служит стерженек, сплавленный из редких металлов (тория, иттрия, циркона и др.). Стерженек становится проводником тока, если его предварительно разогреть, что достигается помещением его в фарфоровую спираль, в свою очередь обвитую тонкой платиновой проволочкой, к-рая током раскаляется добела, сильно нагревая тем самым центральный стерженек; при этом последний начинает пропускать ток уже значительно легче, чем платиновая проволочка, и она автоматически выключается. Лампочка не нуждается ни в стеклянном баллоне ни в вакууме. Дает свет, весьма близкий к ацетиленовому и дневному. Свет весьма богат ультрафиолетовыми лучами; самый крайний луч достигает длины волны до 200 тц, расход на свечу—1,7 ватт. К числу новейших достижений в устройстве электрических ламп надо отнести лампу «Осрам» с дневным светом («Vita-Lux»). Она дает сплошной спектр, весьма похожий на солнечный, длиной волн от 3 000 т/г до 290 тц, с небольшим количеством лучей до 270 т/и. Спектр ее сплошной в ультрафиолетовой части, более равномерный, чем солнечный, образующий здесь, как известно, пучности. Ультрафиолетовая радиация в лампе достигает 0,043%, что весьма близко к ультрафиолетовой радиации июльского солнца(0,04% по исследованиям Дорно в Давосе). Вольфрамовые нити лампы заключены в баллон из кварцевого стекла, матированного с внутренней поверхности и окрашенного в толще в небесно-голубой цвет. Цвет ее по определению Углова даже белее солнечного. Лампа способна при расстоянии в 25 см от кожи в течение часа вызвать заметную эритему, к-рая при повторном действии переходит в загар. При действии на агаровую культуру кишечной палочки в течение 10 минут на расстоянии 1 м лампа задерживает ее рост, а через час убивает. Лампа способна защитить от рахита крыс, посаженных на авитаминозную диету, причем значительно увеличивается содержание фосфора в кровяной плазме (до 5,7% мг). Имеется указание, что лампа усиливает и резистентность крыс против туберкулина. Испытание лампы в начальных степенях лимф, tbc, рахита и при анемиях дало весьма благоприятные результаты. Благодаря отсутствию более коротких ультрафиолетовых лучей и своему мягкому действию лампа не опасна для глаз. Излучение тепла, по Рубнеру, на единицу света тем больше, чем меньше образует данный источник света; напр. на каждые 100 свечей в 1 сек. на см2 при расстоянии в 37,5 см стеариновые свечи дают 1,08 грамм-калорий, керосиновая лампа—1,44, плоская газовая горелка—0,78, аргандова—0,73, электрическая лампа накаливания—-0,26, газокалильная—0,125, вольтова дуга—0,01. Излучение происходит не только от светящей части, но и от самой горелки: от цилиндра или стеклянного баллона. Значительную долю лучистого тепла можно устранять соответствующей арматурой и абажурами. Важную роль для теплового лучеиспускания имеет цвет света. Чем больше отношениезеле-ных лучей к красным, тем меньше излучается тепла. По Рубнеру, излучение обратно пропорционально (д/йу, где«д»—интенсивность света, определенная фотометром при зеленом светофильтре,«R»—при красном. Это отношение для стеариновой свечи равно 0,95, для свечи Гефнера—1, для электрической лампы накаливания—1,12, для плоской газовой горелки—1,27, для вольтовой дуги—2,0, для Ауеровской горелки—2,2, для горящего магния—2,9. Указанное отношение в общем характеризует и близость источников света по цвету к дневному. Из всего указанного выше следует, что электрическое О. отличается большими преимуществами. Продукты сгорания могут поступать в воздух лишь от дуговой лампы в виде СОа и даже СО при неправильной установке углей, напряжении и т. д. Другие виды электрического О. в виде стеклянных баллонов не дают продуктов сгорания, но могут своей горячей поверхностью (свыше 70°) вызывать пригорание и сухую возгонку пылевых органических веществ; поэтому их в особо пыльных помещениях следует заключать в стеклянные колбы. Ультрафиолетовые лучи вольтовой дуги, ламп Нернста и тем более ртутно-кварцевых способны изменять состав воздуха, образуя озон и окислы азота. Электрическим осветительным установкам свойственно иногда давать колеблющееся О. вследствие изменения напряжения в сети, неправильной работы мотора, динамомашины, включения каких-либо машин, киноаппаратов и т. д. Повышение или понижение напряжения даже на 0,5% делается уже заметным. Колебания света не чаще одного раза в 3 минуты обычно незаметны для глаз ни физиологически ни психологически; колебания 1 раз в минуту, даже если они повторяются правильно, неприятны для глаз; мерцание 10—15 раз в 1 сек. весьма, раздражает и утомляет зрение. Чем сильнее выражены моменты усиления и ослабления света, тем хуже. Неприятно действует на глаза также перемена направления лучей, напр. вследствие качания лампы; поэтому источники света должны быть неподвижны. Важным является еще и требование устранения прямой блесткости от источника света или отражений от объектов работы.—Блесткостью называется слепящее действие источников света,к-рое зависит от силы его и яркости в направлении глаза. Светящее действие выражается в сохранении зрительных впечатлений большее или меньшее время в зависимости от яркости источника света и длительности действия его на сетчатку. Слепящее действие выражается в уменьшении работоспособности глаза по сравнению с той максимальной, к-рая бы получилась при отсутствии блесткости при прочих равных условиях. Слепящее действие носит сначала фнкц. характер, но в дальнейшем ведет к пат.-анат. изменениям (к пигментации Сетчатки и рети- «53 нитам). Слепящее действие зависит от •блесткости источника, от направления его лучей, расстояния до глаза, от яркости поля адаптации и от адаптации глаза (см. Адаптация—адаптация глазная). Полем адаптации называют фон, окружающий рабочее место. Адаптация глаза есть свойство глаза приспособлять и изменять свою чувствительность к яркости: глаз тем чувствительнее к ней, чем дольше он оставался перед этим в темноте и наоборот. Напр. глаз ночью чувствительнее к яркости по сравнению с днем более чем в 1 000 раз; поэтому свет автомобильных фонарей ночью ослепляет, тогда как днем он мало заметен. Объясняется это тем, что освещенность дневного фона достигает свыше десятка тысяч люкс и по сравнению с ней свет фонарей может быть в 10— 20 раз слабее. Различают прямое ослепляющее действие, если место работы ярче окружающего фона, и косвенную слепимость при обратном отношении их яркостей. Наибольшая работоспособность глаз по опытам Шьельдерупа (Schjelderup) имеет место тогда, когда эти яркости равны (конечно при достаточной освещенности). В качестве критерия работоспособности берется свойство глаза различать детали рисунка и оттенки яркости. Чем слабее О., тем больше должна быть разница в степени яркости поверхностей, чтобы можно было ее заметить (Aubert). При рассеянном дневном свете мы можем заметить неодинаковое О. двух поверхностей, если разница в степени их О. составляет всего Vie?- Цвет сравниваемых поверхностей при одинаковой яркости играет большую роль, например в желтой и зеленой замечается разница в 1/а86, в синей—в х/212, в фиолетовой — в 1/106, в оранжевой—-в 1/78, а в красной — в 1/70 {Ламанский). Однако здесь имеет некоторое значение субъективность. Для предупре-зкдения слепящей блесткости необходимо уравнять контрасты освещенности между фоном (или полем адаптации) и рабочей поверхностью. Это возможно или ослаблением освещенности рабочей поверхности (что иногда невыполнимо) или усилением освещенности фона, что более осуществимо, но мало экономично в смысле траты энергии на О.; однако продуктивность работы в результате должна повыситься и оправдать эти затраты. Кроме того выработаны следующие правила устранения блесткости: 1) источники света, если они видимы для глаза, следует размещать как можно дальше от глаза и как можно выше над местом работы; 2) яркость видимых частей лампы и осветительных приборов должна быть возможно меньшей; светящиеся нити в лампах следует закрывать от глаз, следовательно открытые без абажуров лампы или совсем нельзя употреблять или только в очень высоких помещениях, когда угол между-лучом зрения и горизонтом больше 64°; 3) рабочие поверхности должны быть достаточно освещены, так же как стены и потолок (фон); 4) взаимное расположение рабочих поверхностей и работающих должно быть таково, чтобы не было отражений блесткости (расстояние между лампами не должно превышать высоты их над полом). В целях экономии световой энергии и усиления освещенности .блест-жость хотя и допускается, но при соблю- дении правил относительно т.н.защитного угла и высоты подвеса лампы. Защитным углом, как показывает рис. 3, является угол, образованный линией, идущей от центра светящихся нитей к краю затенителя (или абажура), и горизонтальной линией, исходящей из того же центра. В пределах этого угла глаз защищен от светящихся нитей. Чем угол меньше, тем выше надо поднять лампу и наоборот. Если светящиеся нити защищены непрозрачным или молочным затенителем в пределах 64°, то высота подвеса над полом в помещениях для тонкой работы должна быть не меньше 3,2 м, для прочих помещений—не меньше 2,8 м, снаружи зданий—не меньше 3,5 м. При защитном угле в 45° в тех же случаях соответствующие цифры: 3,7 м, 3,3 м и 3,5 м. При угле в 27°: 4,3—3,8—3,5 м; при

Рисунок 3. Защитный угол арматуры.

угле в 14°: 3,7—3,3—4 м. У электрического О. следует отметить еще недостаток, заключающийся в возможности при неправильной проводке или неправильном обращении с установкой так называемых коротких замыканий (чем могут вызваться пожары и электрические травмы, а при известных условиях даже при напряжении в 220 V смертельные случаи). Искусственное О. помещений по характеру распределения лучей делится на: 1. О. прямое, когда лучи от пламени или раскаленных сеток Ауера или от нитей электрических ламп направлены непосредственно в глаз, не защищенный абажуром, или последние слишком плоски. Такое О. дает резкие тени и характеризуется блесткостью. 2. О. отраженн ы м и лучами от потолка, если лампы спрятаны в верхних карнизах под белым потолком и совершенно не видны для глаза. Оно рекомендуется для светлоокрашенных помещений, дает большую равномерность О., без теней, не ослепляет, создает спокойное настроение. 3. Полупрямое О., когда лампочки спрятаны в полусферическом колпаке из молочного стекла, обращенном отверстием кверху, иногда с отражателем наверху; хорошее О. для светлоокрашенных помещений, особенно если и стены и потолки окрашены в бело-матовый цвет; оно дает бдлыпую равномерность, мягкие тени и не ослепляет. Неудобство его в легкости загрязнения пылью, оседающей сверху внутрь затенителя, поэтому лучше применять для общего О. жилых помещений, б-ц, школ, аудиторий и магазинов осветительный прибор ВЭ О, т.н. «Люцетта».4.0.глубок и-милучамис помощью ламп под непрозрачными колпаками; рекомендуется для светлоокрашенных стен и потолков; нецелесообразно для темноокрашенных стен и потолков, т. к. получаются слишком резкие контрасты и глубокие тени, что затрудняет пространственную ориентировку. При этом О. целесооб- 656» разно устраивать дополнительное оощее, более слабое О. не менее 25% местного. Для местного О. глубокими лучами рекомендуется осветительный прибор Госэлектро-треста, т. н. «Альфа». При местном О. глубокими лучами следует избегать блестких объектов работы, напр. книг с глянцевой поверхностью, полированных белых столов, никелированных предметов и т. д. Одно общее О. допустимо лишь при работе, не требующей рассматривания деталей. Для него целесообразно применение осветительного прибора Госэлектротреста, называемого «Билюкс», состоящего из 2 затенителей: верхнего непрозрачного и нижнего из матового стекла. Он пригоден для помещений, высота к-рых ниже 5 м. Лампы в этом приборе употребляются мощностью не более 500 ватт. Наибольший диаметр прибора—500 мм, наибольшая высота—450 мм. Коефициент полезного действия—60%. Освещение школ, как известно, является при постройке классных помещений главнейшим условием, определяющим размеры их в отношении длины, глубины (10x7 м) и числа детей (42—54). Ориентация школы рекомендуется, как указано выше, в сторону от солнца; в противном случае надо защищать окна светлыми шторами, лучше поднимающимися снизу, чем опускаемыми сверху. Простенки должны быть наименьшими, окна—возможно ближе к потолку при расстоянии подоконника от пола в а/4 м (по Эрисману—4 окна по 1,2 х хЗ м). На школьных столах недопустимы тени от пишущей руки, поэтому О. должно быть только боковое и слева; одновременно допустимо и О. справа, но оно должно быть раза в три слабее, чем слева. Застекленная поверхность окон должна равняться приблизительно 20% или по крайней мере 17% площади пола. Коефициент дневной освещенности должен равняться 1,25% для классов, чертежных, зал рисования, читален, учебных мастерских для тонкой работы, 1%—для аудиторий для взрослых, для лабораторий, помещений для отдыха и собраний и учебных мастерских при работе, связанной с различением крупных деталей; 0,75%—для спорт, зал, бассейнов для плавания и учебных мастерских при работе грубого свойства. Потолок должен быть белым и отражать не менее 70% света, стены окрашены в светлые матовые тона и отражать не менее 35% света, так же как шторы и пюпитры или столы. Черные классные доски должны быть матовыми и поставлены для всех глаз так, чтобы не давать рефлекса. Искусственное О. должно давать освещенность: на столах учащихся не меньше 75 люкс (в аудиториях для взрослых на столах минимум 50), на черных досках не менее 75, в лабораториях на столах не менее 50, в библиотеках и читальных залах на столах не менее 50, на книжных полках—30, в чертежных на досках—100, в спорт, залах на полу—30, в рекреационных—20, в коридорах и на лестницах—15; в раздевальнях вертикальная освещенность на lVa м от полу—15, в уборных на полу—50, в школьных мастерских—50 люкс (всюду—как минимум). В классах отношение наименьшей освещенности к наибольшей не должно быть меньше 0,5 освещенности соседних освещенных мест. Если естественное освещение дает освещенность меньше указанных норм, то разрешается включение искусственного при условии недопущения многократных разноокрашенных теней и яркости какой-либо поверхности больше 0,3 стильба. Поэтому колпаки должны быть обязательно из густого молочного стекла, не допускающего видимости светящихся, нитей, а источник света по цвету близок. к дневному. Освещение лечебных учреждений естественным светом должно преследовать задачу наибольшего доступа в палаты солнечных лучей, что достигается ориентацией на юг, отношением стекольной поверхности к площади пола не менее V7, увио-левым застеклением, глубиной палат не более двойной высоты окна, коефициентом дневной освещенности не менее 1,25%; окраска штор, мебели, потолка и стен должна быть матовая, светлых тонов, желтоватая, зеленоватая, с отражением света от потолка не менее 60%, от степ не менее40%.—О.операционных—см. Операционная.—Местная освещенность в палатах для детального осмотра, б-ных должна быть предусмотрена переносными лампами в 60 люкс; в перевязочных— общая освещенность 100 люкс, местная—600;. в лечебных кабинетах и кабинетах врачей общая освещенность 100 люкс,местная—300; в приемн. покоях общая—100 люкс, местная— 600. Во вспомогательных помещениях наименьшая освещенность в лабораториях и аптеках: общая—100, местная—300; в медицинских складах общая — 100; в анатомических кабинетах: общая—60, местная—600;. в кухнях общая—60; в комнатах дежурного мед. персонала: общая—25, местная—75;. в уборных, умывальнях, душевых и ванных комнатах на полу горизонтальная общая освещенность—50, в коридорах, на лестницах, в вестибюлях, проходах, проездах (на полу) общая—20, в прачечных—30, в бельевых. складах—20, в регистратуре—50, в покойницких—20 люкс. Неравномерность освещенности как отношение минимальной освещенности к максимальной в помещениях,где общая освещенность выше 50 люкс, недолжна быть меньше 0,3; там, где общая освещенность ниже 50, не менее 0,5; при всех местн. освещенностях не меньше 0,6. На операционных столах или местах мед. осмотра освещенность в тени должна быть не меньше 0,6 освещенности в том же месте без. тени. В коридорах, проходах, лестницах тени от людей должны иметь освещенность. не меньше половины освещенности на том же месте без тени. По части устранения блесткости должны быть соблюдены описанные выше требования на счет высоты подвеса защитного-угла, укрытия светящихся нитей и яркости светящихся поверхностей (к операционной не относится). Наконец должно быть предусмотрено в леч. заведениях так наз. освещение безопасности (на случай порчи главного) от аккумуляторов или другой станции с проводкой другого цвета; освещенность от него не менее 0,3 люкс. Искусственное О. санаториев и домов отдыха должно-предусматривать возможность в палатах: местного О. для чтения не менее 50 люкс;, общее О. в столовых не менее 25 люкс, местное—буфетов—не менее 50 люкс. Для остальных помещенийможно руководствоваться данными для леч. заведений. I. Вокзальные площади, улицы и проезды с особо большим автомобильным и трамвайным движением, рынки, подъемы, спуски и лестницы на улицах должны иметь наименьшую освещенность в крупных городах (свыше 400000 нас.) 4люкс, в средних (100 000)— 2. в малых и фабричных поселках—1 люкс. II. Улицы, проезды и дороги с большим движением: площади около общественных зданий (фабрик, заводов, театров, кино, домов культуры) в крупных городах — 2 люкс, в малых городах—1. III. Улицы и проезды со средним автомобильным и трамвайным движением должны иметь горизонтальную наименьшую освещенность в 1 люкс с небольшим (IV)—0,3, средним движением (без трамвайного) (V)—0,1. На перекрестках освещенность повышается на один разряд. Допустимая неравномерность для I разряда не менее 0,1, для II и III—не менее 0,04, для IV и V разрядов—не менее 0,02; кроме того не следует допускать неосвещенных теней. Минимальные освещенности по англ. нормам: главн. деловые улицы 21,6 люкс, важнейшие торговые перекрестки—10,8, подъезды к остановкам городских железных дорог—5,4, менее важные улицы—2,2, окраинные улицы—1,1—ОД.—Согласно данным Дрезденской международной гиг. выставки 1930 г., освещенность улиц, площадей и мостов с узловым движением требуется в 40 люкс, с сильным—20, с средним—10, со слабым—3 люкс. В последние годы за границей вошло в моду весьма эффектное О. центральных торговых улиц ради рекламы разноцветными Гейслеровыми трубками, расположенными по главным архитектурным линиям фасадов. Внутри магазинов также устраивается освещение этими трубками, располагаемыми по карнизам. В витринах в зависимости от окраски товара употребляется освещение от 200 до 400 люкс для светлых и от 400 до 1 000 для темных товаров.                                           в. Углов. Освещение промышленное. О. предприятий представляет собой совокупность мероприятий, направленных к использованию световой энергии солнца (естественное освещение) и искусственных источников света, гл. обр. электрических ламп накаливания (искусственное освещение), для создания условий, обеспечивающих наиболее благоприятные условия для производительности труда и борьбы с промышленным травматизмом. В условиях социалистического хозяйства СССР проблемы естественного и искусственного освещения неразрывно связаны между собой, образуя единую проблему светового хозяйства. Расходы, связанные с устройством и эксплоатацией искусственного О., находятся в определенной зависимости от состояния условий естественного О. данного помещения; увеличение световых отверстий уменьшает расходы на искусственное О., но увеличивает как одновременный расход по сооружению здания, так и расходы по эксплоатации (дополнительные расходы на отопление). Взаимозависимость этих двух составных элементов единой проблемы светового хозяйства опреде- ляет и подход к оценке светового хозяйства каждого отдельного предприятия. Среди факторов, определяющих продуктивность работы, О. играет выдающуюся роль. Уровень основных зрительных функций—контрастной чувствительности, разрешающей силы, быстроты различения, устойчивости ясного видения—в большой степени зависит от состояния О. Основным условием видения является наличие контраста в цвете или яркости между предметом, подлежащим различению, и фоном, на к-рый этот предмет проецируется. За меру контраста или контрастной чувствительности (К) принято считать отношение °~ — К, где Вф—: яркость фона,Во—яркость предмета. Чем меньше величина К, которую глаз в состоянии воспринять, тем, естественно, условия зрительной работы лучше. По исследованиям Бленчарда (Blanchard) оптимальные условия для контрастной чувствительности создаются при яркостях фона, лежащих в пределах 0,01—0,065 стильба; при уменьшении, как и при увеличении яркости, контрастная чувствительность падает. В переводе на освещенность это означает, что при коефициенте отражения фона, равном 40—50%, максимум контрастной чувствительности лежит в пределах 4 000—5 000 люкс. При этом не учитываются размеры подлежащих различению-объектов, по мере уменьшения которых различение сильно затруднено. Предельные размеры форм объектов, к-рые глаз еще в состоянии воспринять, определяются разрешающей силой глаза. Условным выражением разрешающей силы глаза является острота зрения (см.). Исследованиями ряда авторов выяснена зависимость между разрешающей силой и уровнем О. Уже при освещенности приблизительно в 1 люкс достигается единица остроты зрения, разрешающая же сила глаза продолжает расти и достигает максимума лишь при освещенности порядка 200 люкс. Практически следует считать, что рост разрешающей силы глаза заканчивается при освещенности 50— 75 люкс, т. к. дальнейшее увеличение, хотя и имеет место, но не столь заметно. Однако нельзя сделать вывода, что в промышленных условиях можно считать уровень освещенности в 50—75 люкс оптимальным при тонких и точных работах. Условия, в к-рых производится определение разрешающей силы глаза (наличие максимального контраста— черные буквы, цифры, значки на белом фоне), не соответствуют зрительной работе при производственных условиях, где глазу предъявляются требования различения мелких объектов, обладающих значительно меньшим контрастом с фоном, чем в экспериментальных условиях (серое на белом и т. д.). В этих случаях исследования (Clark) показали, что практически рост разрешающей силы не заканчивается при 50—75 люкс и нужны более высокие степени освещенности, чтобы достигнуть практического предела разрешающей силы. Кривые зависимости между интенсивностью О. и контрастной чувствительностью и остротой зрения не характеризуют еще условий правильного функционирования зрительного аппарата в силу того, что при исследовании этих функций не учитывается «59 элемент временив зрительных восприятиях, что особенно важно с точки зрения продуктивности работы. Особое значение с этой ]/ точки зрения имеет скорость зрительного вос-/| приятия и его устойчивость. Течение функ-"' ций в еще большей мере определяется уровнем освещенности. Так, рост быстроты различения (обратная величина скорости восприятия) наблюдается при повышении освещенности до 1 000 и более люкс. Тоже отмечается и в отношении устойчивости ясного видения. Последняя представляет собой способность зрительного аппарата длительно сохранять в поле зрения фиксированные им детали и т. о. определяет продолжительность активной работы (т. к. только в промежутки абсолютно ясного видения работа совершается с достаточной скоростью и точностью). Увеличение освещенности влечет .за собой значительное повышение устойчивости ясного видения, рост к-рой не заканчивается при освещенности в 400 люкс. Правильное функционирование зрительного аппарата зависит не только от интенсивности О., но и от качества и в первую очередь от той или иной степени блесткости или, правильнее, слепящего действия осветительной установки. Слепящее действие сказывается в понижении основных зрительных функций: кЬнтрастной чувствительности, остроты зрения, быстроты различения. В специальных опытах (Ktihn) было установлено уменьшение производительности труда при воздействии блесткости приблизительно на 18%. Резко выраженные степени слепящего действия (кратер вольтовой дуги) могут вызвать даже тяжелые изменения сетчатки и ожоги с последующей отслойкой. Различают блесткость абсолютную и относительную, прямую и отраженную. Относительная блесткость имеет место при быстрых сменах яркостей в поле зрения, кк-рым глаз постепенно приспосабливается. Предельная яркость—15—16 стильб (Nutting). При абсолютной блесткости речь идет о воздействии на глаз чрезвычайных яркостей (напр. яркость наших современных ламп накаливания, к-рая колеблется в пределах 500—1 000 стильб), к к-рым глаз не в состоянии приспособиться. Под прямой блест-костью имеется в виду ослепление, вызываемое светильниками, под отраженно и— вызванное отраженным светом отзеркалящих поверхностей (полированные металлы и др.). О.и производительность труда. Улучшение количественной (интенсивность) "и качественной (равномерность, устранение •блесткости) стороны О., повышая уровень зрительных функций, вызывает и рост производительности труда. Прирост производительности при рационализации О. зависит от характера рабочего процесса (механизированный или ручной), от доли зрительных моментов в общем балансе рабочего времени и др. В американских исследованиях, к к-рым следует относиться с нек-рой осторожностью, приведены данные о приросте производительности до 35%. Советские исследования, произведенные в условиях, обеспечивающих большую методическую четкость и полную объективность подхода, дали несколько иные результаты. По исследованиям А. А. Труха-нова увеличение освещенности при ручной проборке (подготовительный ткацкий отдел) с 45 до 900 люкс дало прирост производительности на 15—16%. В опытах Смелянского при работе на ткацком станке (высокая автоматизация) прирост производительности при увеличении освещенности с 10 до 50 люкс составлял 1,5 %, доходя у отдельных рабочих групп до 4,5%. Длительность выполнения отдельных операций сократилась на 25—30%. Очень важен момент, установленный Ин-том охраны труда в этом последнем исследовании,—рационализация О. создает значительно бблыпую стимуляцию у мало стажированных рабочих, чем у старых; факт этот в условиях широкого вовлечения новых молодых кадров в социалистическую индустрию СССР приобретает серьезное экономическое значение. Одновременно с повышением продуктивности при рационализации О. повышается и качество работы. Е с т е с т венное О. Гиг. требования к естественному О. промышленных предприятий сводятся к обеспечению таких условий О. рабочих мест как в смысле количества (достаточность), так и качества (направление света, блесткость), при к-рых работа могла бы производиться с наибольшей эффективностью (количество и качество продукции).—М етоды нормирования. В наст, время условия естественного О. пром. предприятий регламентируются едиными строительными нормами, утвержденными СТО. В основу нормирования положен геометрический принцип: отношение площади остекления или ее проекции к площади пола. Для различных по характеру производимых в них работ рабочих помещений установлены различные отношения световой поверхности окна к площади пола; в рабочих помещениях, в которых производятся грубые работы,—0,100, средние работы—0,125—0,150, мелкие и точные работы—0,175—0,200. Так как при наличии затемнений (противолежащие здания) ухудшаются условия освещения в рабочих помещениях, то в этих случаях указанные выше нормы естественной освещенности должны быть увеличены на коефициент п> где а—угол наклонения к горизонту касательной, проведенной в вертикальной плоскости, нормальной к фасадной стороне здания, из центра тяжести сечения оконного отверстия к контуру затемняющего здания. Увеличение норм требуется также при ориентировке промышленных зданий на север и при остеклении матовыми стеклами. В рабочих помещениях, освещенных верхним светом, нормируется отношение полезной горизонтальной проекции остекленных поверхностей к освещаемой площади пола в зависимости от характера производственного процесса. Указанные выше нормы страдают целым рядом недочетов, среди к-рых самым основным является самый принцип нормирования по геометрич. принципу. Правила оперируют гл. обр. площадью остекления при боковом О., кроме того высотой окна как элементами источника света. Не учитываются ни ориентировка окон в отношении стран света, ни характер устройства световых проемов и стекол, ни—самое главное—состояние небосвода. Попытки учесть нек-рые из этих моментов путем введения поправочных коефициентов не могут улучшить положение, т. к. остается неучтенным «61 яри нормировании по геометрическому принципу основной фактор—яркость светильника (небосвод). Значительно более обоснованным является нормирование естественного О. покоефициенту дневного света, отношение освещенности точки внутри помещения к освещенности точки на открытом месте. Для данного рабочего места коефициент дневного света не остается •строго постоянным, а меняется в зависимости от распределения яркости по небосводу, от состояния земных покровов. Однако •среднее значение коефициента дневного света за год остается почти постоянным и характеризует собой отношение количества световой энергии, падающей на единицу

ОЛ 2 4 6 8 10 12 Н 16 18 20 22 24Л

Рисунок 4. Кривые наружной освещенности. площади данной поверхности внутри помещения, к тому количеству световой энергии, к-рая падает на единицу площади земного покрова на открытом месте (А. Гершун). "При определении коефициента дневного света небосвод принимается как полусфера равномерной яркости. Учитывается при этом только рассеянный свет и не принимается во внимание освещенность, создаваемая прямыми солнечными лучами. Непременным условием нормирования по коефициенту дневного света является знание светового климата данного места, т. е. наружной горизонтальной освещенности, создаваемой рассеянным дневным светом на открытом пространстве. В наст, время в СССР мы располагаем лишь данными о световом климате в Слуцке, собранными Калитиным {рис. 4). Данные эти без особой погрешности могут быть отнесены ко всей Северо-западной области. Приведенные кривые наружной освещенности сильно сглажены, что вполне понятно, учитывая, что естественное О. меняется в течение весьма коротких промежутков времени в десятки и сотни раз, но среднее значение наружной освещенности отражено достаточно точно. Широкое развитие промышленного строительства в СССР настойчиво выдвигает необходимость изучения светового климата наших промышленных районов, что даст возможность ввести расчеты естественного О. в практику промышленного строительства так же, как это имеет место в области искусственного О. Системы естественного О. Световые проемы для О. промышленных предприятий естественным светом могут быть трех типов: 1) световые отверстия в боковых наружных стенах здания (окна); 2) отверстия в наклонных или вертикальных плоскостях верхнего перекрытия здания (све- товые фонари, люки); 3) комбинация вышеуказанных двух типов. Боковое О. без дополнения верхним светом имеет место только в многоэтажных промышленных зданиях. Устройство окон в современных промышленных зданиях характеризуется значительной величиной световой поверхности, к-рая доходит до 80 и более процентов наружных стен. Все же и при этих колоссальных размерах остекленных поверхностей вопрос о равномерности О. при боковом О. остается почти не разрешенным. Одним из условий, обеспечивающих большую равномерность О. в рабочих помещениях и в частности О. отдаленных от окна рабочих мест, является поднятие верхнего края окна возможно ближе к потолку, т. к. освещенность точки внутри помещения зависит гл. обр. от направления верхнего луча светового угла. Как показали фотометрические исследования (Frahling), при поднятии верхнего края окна под самый потолок уменьшается максимальная освещенность (она все же остается достаточно большой), увеличивается минимальная, улучшается равномерность О. Кроме того должен проводиться целый ряд мероприятий, обеспечивающих максимальное использование поступившего через окна светового потока и перераспределение его по помещению. Сюда относятся применение специальных сортов стекла, обладающих большой светоотражающей способностью, применение специальных отражателей, светлая окраска стен, потолка и по возможности внутризаводского оборудования. В ряде промышленных предприятий, в к-рых в силу особенностей применяемого оборудования (большие габариты машин, напр. сельфакторы, ватера в текстильной промышленности) требуемая ширина помещений доходит до 38—40 м, обеспечить достаточную освещенность наиболее далеко от окна расположенных, рабочих мест не удается в течение определенных месяцев в году. В этих случаях разрешение вопроса лежит в дополнении естественного О. искусственным, т. е. в допущении смешанного О. Верхний свет является наиболее распространенным способом О. промышленных предприятий. Вновь строящиеся в |----ц}         )—г± СССР пром. предпри- j i.___„__j |{ I g ятия-гиганты снабжены верхним све- -*|| том. Число типов фо- i нарей очень велико, Jj и до сих пор в строительной практике и Рис-в промышленной ги- Двускатные нари. фо- гиене не установлен наиболее рациональный с гиг.и экономической стороны тип светового фонаря. Наиболее распространенными в промышленности являются следующие 4 типа: 1) двускатные фонари (рис. 5), 2) фонари Буа-ло (рис. 6), 3)шедовые фонари с вертикальным остеклением (рис. 7), 4) шедовые фонари с наклонным остеклением (рис. 8). На этих же рисунках (заштрихованная часть) нанесено распределение освещенности при применении этих типов фонарей. Как видно из этих данных (Ю. С. Рубинштейн), все эти типы фонарей в смысле равномерности дают б. или м. удовлетворительные результаты. В смысле же интенсивности О. на первом вез месте стоят двускатные фонари, к-рые к тому же вызывают меньшую потерю тепла, чем фонари с вертикальным остеклением. Применение этих фонарей связано однако .с большими, чем при | фонарях с вертикаль-• [gHbiM остеклением, за-" "I труднениями в виду J устройства створныхи вентиляционных при-рис. е. Фонари Буало. способлений (дефлек- торы). Искусственное О. промышленных предприятий. Нормы искусственного О., действующие в СССР, изданы НКТ СССР в виде«Временных правил искусственного освещения фабрик, заводов, мастерских и др. рабочих и служебных помещений и мест работы» (от 17/IX 1928 г.№554). Нормы предусматривают минимальную освещенность рабочих поверхностей. Уровень освещенности установлен, исходяиз 1) точности

Рисунок 7. Шедовые фонари с вертикальным остеклением.

работы и размера рассматриваемых деталей, 2) коефициента отражения рабочих поверхностей, 3) контраста между рабочими поверхностями и деталями, подлежащими рассматриванию. В зависимости от этих данных все рабочие процессы разбиты на 4 разряда (см. таблицу). В V разряде предусмотрена освещенность для опасных и вместе с тем доступных для прикосновения частей обрабатываемых пред-( метов, машин и др. Для вспомогательных помещений установ-h лены следующие ве- Рисунок личины освещенности: уборные (на полу)—50 люкс, раздевальни (на полу)—25, проходы в рабочих помещениях—10, входы, выходы, лестницы, проходные помещения—8, дворыг проходы—2 люкс. Помимо уровня в «Правилах» имеется ряд требований, которым должно отвечать рационально устроенное фабрично-заводское О. Основные из них следующие: 1. При применении местного-О. должно быть также устроено и общее-освещение, которое должно создавать на рабочей поверхности не менее 25% наи-

Шедовые фонари с наклонным остеклением.

Окраска рабочей поверхности Рабочие поверхности темного цвета; коеф. отражения менее 20% . Рабочие поверхности светловатых и светлосерых цветов; коеф. отражения их лежит в пределах 20—50% . . Рабочие поверхности светлых цветов; коеф. отражения не более 50%, причем рассматриваемые на них рисунки и т. п. также светлых цветов . . . . Рабочие поверхности светлых цветов; коеф. отражения их более 50%, причем рассматриваемые на них под-робности,рисунки, пятна, буквы и т. д. светловатых и темных цветов ........... Разряд I Точпая работа, связанная с различением деталей, предметов, черточек, букв, рисунков и т. д.; очень малые размеры. Отношение наименьшего размера рассматриваемой части к расстоянию глаза не более 1:1 000 Разряд II Мелка я и тонкая работа, как в разряде I, но связанная с различением подробностей более заметных (отношение наименьшего размера рассматриваемой части,черты,пи-| ти и т.д. к расстоянию их до глаз более 1 : 1 000) Разряд III ! Разряд IV Разряд V Работа, не требующая различения мелких предметов, частей их, рисунков, черточек, пятен или иных каких - либо подробностей Прочие работы, не требующие рассматривания близлежащих поверхностей (расстояние от глаза до рабочей поверхности более 1,5 м) Опасные и вместе с тем доступные для прикосновения части обрабатываемых предметов, производственных машин и т. д., как-то: резцы, лезвия,сверла, пуансоны, вальцы, зубчатые колеса, электрические токо-i водящие, размерами менее, чем 5х х 5 см, должны иметь освещенность не менее 100 люкс. То же при размерах менее 5x5 сине менее 60 люкс Наименьшая освещенность в люксах Примечания. 1) Если в помещении наблюдаются туман, пыль, копоть, дым и т. д.. то указанные выше численные значения освещаемости должны быть удвоены. 2) При точных работах яркость рабочих поверхностей, имеющих коеф. отражения 0,06 и менее (напр. черная материя или черная краска), должна быть не менее 2,10-* стильб. •665 ввб меньшей освещенности, получающейся на рабочей поверхности от совместного действия общего и местного О. 2. На протяжении рабочей поверхности неравномерность (т. е. отношение наименьшей освещенности к наибольшей) не должна быть ниже 0,1— 0,6 в зависимости от коефициента отражения, фона и деталей. 3. Как правило на рабочие поверхности не должны падать тени ют работающих или посторонних предметов. При неустранимости теней освещенность в затемненных местах не должна быть ниже 0,6 освещенности соседнего незатемненного места. 4. Наряду с рабочим О. должно быть устроено О. безопасности, питаемое независимо от основных источников питания. 5. В целях устранения блесткости нормируется определенная высота подвеса светильников, установленная в зависимости от характера применяемых в арматуре защитных стекол (молочное или матовое стекло) ж величины защитного угла светильника. Источники света и арматура. Искусственное О. осуществляется источниками света двоякого рода: 1) источниками, действующими по принципу температурного излучения, к к-рым относят электрические лампы накаливания, и 2) источниками т. н. «холодного света», у к-рых излучение света происходит вследствие свечения разреженных газов и паров при прохождении через них электрического тока. К этой группе относятся газосветные трубки (неоновые лампы Мура), ртутные лампы и тлеющие лампы (неоновые). Источники так называемого «холодного света» получили широкое распространение за границей в рекламном деле. В промышленности применяются в производственных помещениях, в к-рых производится окраска (автомобили) и где имеет значение различение цветов. Характеристикой качества ламп накаливания служат следующие данные: световая отдача, т. е. число единиц светового потока (люменов), излучаемое лампой на единицу потребляе- лм                                     ~ мои мощности----—-; удельное потреблен и е, т. е. отношение потребляемой мощ- « i                                               ВТ ности к средней физ. силе света------; срок •службы лампы, исчисляемый до момента* когда световой поток лампы составит 75% его первоначальной величины (пользование такой лампой экономически невыгодно). Все эти характеристики предусмотрены в СССР установленным стандартом на лампы. Осветительная арматура. Назначение осветительной арматуры: 1) перераспределять световой поток лампы, 2) защищать глаза работающих от слепящего действия нитей ламп; 3) защищать лампу от загрязнения и механических повреждений; 4) изменять спектр лампы для специальных случаев фабрично-заводского О. (арматура дневного света). Осветительную арматуру вместе с заключенной в ней лампой называют светильником. По своему назначению светильники бывают двух родов—общего и местного О. Первые предназначены для О. в целом, вторые—для О. только мест работы. Кроме того в зависимости от характера направления света светильники делятся на три группы: 1) светильники прямого света, направляющие свето- вой поток преимущественно в нияшюю полусферу (потолок, стены освещаются весьма мало); 2) светильники отраженного света, направляющие значительную часть светового потока в верхнюю полусферу (потолок и стены); все помещение освещается отраженным от потолка и стен светом; 3) светильники полу отраженного света, представляющие собой сочетание первых двух типов. Защитные (от блесткости) свойства светильников определяются его защитным углом (см. выше; рис. 3). В пределах этого угла глаз защищен от слепящего действия лампы. Чем больше защитный угол, тем меньше опасности в смысле ослепления представляет данный светильник. Системы О. Свойствами применяемых для целей фабричного О. светильников определяются и системы промышленного О. Различают три системы О.: прямого, отраженного и полуотраженного света. При первой вследствие недостаточной освещенности потолка и верхней части стен создаются довольно резкие тени. Вторая система с гиг. точки зрения наиболее целесообразна, но в фабрично-заводских условиях, где стены и потолок вследствие их быстрой загрязняе-мости не могут быть использованы для отражения света, система направленного или прямого света является обычно наиболее приемлемой. Системы отраженного и полуотраженного света могут применяться только в помещениях с чистыми потолками и стенами. Методы О. рабочих помещений бывают троякого рода. 1. Общее О.: рабочее помещение освещается неболь-

Рисунок 9. Арматура «Универсаль» с кривой свето-распределения.

шим числом мощных светильников, высоко подвешенных безотносительно к расположению рабочих поверхностей. В этом случае светильники размещаются симметрично прямоугольниками или в шахматном порядке. Рекомендуется применение общего локализованного О., при котором светильники ориентируются на рабочие поверхности. 2. МестноеО.: каждое рабочее место освещается одним светильником. Экономически—■ это наиболее выгодный метод О., гигиенически—применение одного местного О. недо- 66$ пустимо в силу создаваемой при этом резкой неравномерности О. 3.Комбинированное О., в к-ром наряду с местным применяется и общее О. Последний метод наиболее рекомендуется для фабрично-заводских условий и наиболее распространен. Для целей промышленного О. применяются в СССР следующие (вырабатываемые в СССР) светильники: 1) «Универсаль» (рису- п ы. Последние должны быть сконструированы т. о., чтобы исключить возможность-соприкосновения с токоведущими частями для устранения опасности поражения электрическим током (такая конструкция разработана Ин-том охраны труда). В специальных случаях при О. рабочих процессов, связанных с различением цветов и их оттенков, целесообразно применение ламп или

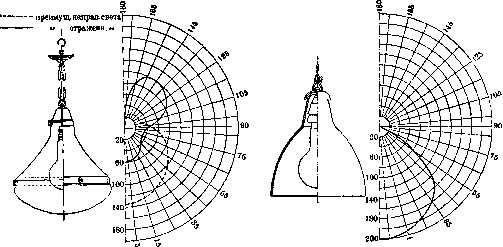

Рисунок 10. Арматура «Люцетта» с кривой свето-распред-ления.

Рисунок 11. «Глубокое влучатель» с кривой свето-распределепия.

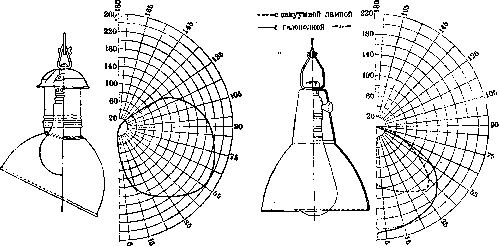

Рисунок 12. Арматура «Кососвет» с кривой свето-распределения.

Рисунок 13. Арматура «Альфа» с кривой свето-распределения. нок9) для общего О. направленным светом; снабжен матовым или молочным затемните-лем для защиты от блесткости и 2) «Люцетта» (рис. 10) для общего О.: а) для преимущественно отраженного света с верхним матовым и нижним молочным стеклами и б) для преимущественно направленного света с верхним молочным и нижним матовым стеклами. 3) «Глубокоизлучатель» (рис. 11) для общего О. высоких производственных помещений. 4) «Кососветы» (рис. 12) для О. «наклонных поверхностей» (печатные машины и др.). 5) «Альфа» (рис. 13) для О. мест работы. Для осмотра и ремонта машин применяются т. н. р у ч н ы е л а м- арматур т. н. искусственного дневного света. Колба этих ламп или стекло арматуры сине-голубого .цвета, и благодаря этому они отфильтровывают значительную часть красных лучей и приближают спектр искусственных источников света к дневному, при к-ром различение цветов происходит наиболее продуктивно. Широкому распространению этих ламп и арматур препятствует то, что одновременно с изменением спектра они поглощают значительную часть светового потока (до 50%), что делает применение их экономически невыгодным. Смешанное О. Этим термином обозначается одновременное действие искус- 6НУ ственного и естественного света. В старой гиг. литературе считается будто бы установленной недопустимость такого смешения, к-рое якобы вредно отражается на деятельности зрительного аппарата. Отсюда вытекало требование применения штор для выключения дневного света при включении искусственного света. Никаких обоснованных доказательств этой точки зрения в гиг. литературе не приводится кроме априорного утверждения, что смешение света от двух разных по своему спектральному составу источников недопустимо. В самое последнее время в доказательство этого положения приводятся соображения о получающихся окрашенных тенях, затрудняющих различение цветов и оттенков при смешанном О. Между тем на практике смешанное О. имеет весьма широкое распространение в промышленности. Опыты, проведенные в Англии по применению смешанного О., дали результаты, к-рые никак не смогут служить основанием для его запрещения в производственных условиях. Мало того, обстоятельные исследования американцев (Ferree, Rand) дают основания для совершенно обратных выводов в отношении возможности использования смешанного света, а именно—они указывают на необходимость включения искусственного света задолго до полного угасания дневного света. Теоретически это совершенно понятно, т. к. понижение чувствительности глаза, достигающее значительной степени в течение дня, восстанавливается весьма медленно, в силу чего глаз не может следовать в своей фнкц. деятельности за быстрым падением дневной освещенности. Это разрушает укоренившееся и защищавшееся в советской литературе Левицким и Койранским убеждение в том, что в результате многовековой эволюции глаз человека вполне приспособился ко всяким переходам освещенности в течение дня. Замедленное восстановление чувствительности глаза приводит к падению работоспособности глаза в конце второй половины дня при угасании дневного света. Внезапное включение искусственного света оказывает также в течение нек-рого промежутка времени неблагоприятное влияние на функции зрения вследствие резкой смены яркостей. В результате нек-рый период времени глаз работает в условиях пониженной фнкц. деятельности. Для того чтобы создать условия для нормальной работы глаза, необходимо не только допустить, но и требовать включения искусственного света не в момент полного угасания дневного, а задолго до этого, примерно за г/2—1 ч-> чтобы обеспечить постепенный переход от дневного к искусственному свету. В специальных случаях при О. работ, связанных с различением цветов и их оттенков, искусственное О. должно быть соответствующим образом устроено для того, чтобы оно могло быть применено как дополнение к естественному. Весьма целесообразным для этих случаев является применение лампы или арматуры дневного света. Измерение и обеспечение надлежащей освещенности и контроль в производственных условиях. Световое хозяйство СССР развивается очень быстрыми темпами. В связи с этим вопросы эксплоатации промышленных осветительных установок, стоимость к-рых уже и сейчас исчисляется многими миллионами рублей, имеют актуальное экономическое и гиг. значение. Правильно выполненная осветительная установка гарантирует создание нормальных условий О. лишь при правильной ее эксплоатации (правильный режим, уход). Последний должен заключаться в чистке светильников, к-рая в среднем должна производиться не реже 1 раза в месяц, в своевременной смене ламп, в побелке потолка и стен, к-рые в большей (при отраженной и полуотраженной системах О.) или меньшей (при системе направленного света) степени влияют на О. рабочих помещений. Правильный уход предполагает-также возможность систематического контролирования условий О., и в первую очередь—измерения освещенности. Для измерения освещенности в производственных условиях применяются специальные портативные фотометры, т. н. люксметры. Число типов люксметров очень велико. В СССР широкое распространение получил. люксметр конструкции Государственного оптического института. 11р1нцип устройства всякого люксметра, в том числе и люксметра ГОИ, основан на сравнении яркости двух экранов, из к-рых один помещается внутри прибора, а другой в том месте, где имеется виду произвести измерение освещенности. Люксметр ГОИ представля- _Е ~1 ■■ ет собой закрытую трубку (рис. -=-           У) | 14), внутри к-рой помещен фарфоровый экран (1),к-рый с помощью эксцентриковой шайбы (2) может вращаться во-

Рисунок 14. Люксметр Гос. оптического иы-та (схематический чертеж).

круг горизонтальной оси. Внутренний экран (1> освещается эталонной лампой (3). При включении эталонной лампы с помощью кнопки (5), помещенной на верхней крышке прибора, создается на экране (1) нек-рая освещенность, к-рая может быть изменена при повороте экрана помощью головки, расположенной на боковой крышке прибора. Благодаря системе зеркал (6 и 7) освещенный экран попадает в поле зрения наблюдателя через окуляр (8). В том месте, где имеется в виду произвести измерение освещенности, помещается второй фарфоровый экран (9), закрепляющийся на пластинке (4). Этот второй экран виден наблюдающему через трубку (10) и окуляр. Т. о. при измерении освещенности в поле зрения наблюдателя находятся две полуокружности,различно освещенные. Вращая головку (2), соединенную с эксцентриком, можно добиться одинаковой яркости обеих сравниваемых полуокружностей (когда яркость полуокружностей одинакова, граница между ними исчезает). Стрелка, соединенная с головкой эксцентрика, указывает на шкале, на боковой стороне-прибора, замеренную освещенность в люксах. При освещенности более 60 люкс необходимо ослабить яркость экрана (9), что достигается применением серых (т. н. нейтральных) фильтров (11), к-рые уменьшают яркость вЮ, 100 и1 000 раз. Эти фильтры вклю-чаются при помощи рычажка (12) на торцовой части прибора. Прибор может быть применен для измерения дневной освещенности. Для этого включается голубой светофильтр (14), благодаря к-рому спектр искусственного источника света (эталонной лампы 3) приближается к спектру дневного света. При измерении слабых освещенностей включается нейтральный серый светофильтр (13), осла(ляющий яркость эталонной лампы (3) в 10 раз. Для того чтобы измерение освещенности было более или менее надежным, необходимо постоянство напряжения в сети прибора, и потому при люксметре имеется вольтметр, позволяющий следить за напряжением, и реостат—для регулирования напряжения. Для питания «71 лампы током в люксметре ГОИ применяются аккумуляторы. Пользование люксметром чрезвычайно просто, и навыки работы с ним приобретаются быстро. Точность прибора т 10%. Большей точности от приборов этого типа не требуется, т. к. для самой измеряемой величины (освещенность на фабриках) допустимо колебание в этих пределах вследствие колебаний напряжения в сети.            3. Смелянский. Лит.: Временные правила искусственного освещения фабрик, заводов, мастерских и др. рабочих и служебных помещений и мест работы, Обязат. поста-новл. НКТ СССР, № 545, от 17 сент. 1928; Всесоюзная светотехническая конференция, вып. 1—4, Л., 1931; Гершун А., Фотометрические величины и единицы, Л.,1931; он же,К вопросу об экономике естественного освещения, Тр. 2-й Всесоюзн. свето-технич. конференции, вып. 4, стр. 145—167, Л., 1931; Зайдшнур И., Мешков В. и Фон-гауз М., Итоги 1-й Всесоюзн. конференции по •естественному освещению, Гиг. безоп. и пат. труда, 1931, № 6; Л а п и р о в-С к о б л о М., Основания и системы распределения световой энергии для внутреннего освещения и их влияние на результат лроизводственных процессов, Н аучн .-техн. управление ВСНХ, М., 1928; Левицкий В., Проблема биологического значения.света и очередные задачи в области изучения светового фактора, Проф. пат. и гиг., сб. 1, М., 1928; Майзель С, Свет и зрение, Л,, 1925; он же, Основы рационального освещения, Ж., 1929; Мешков В. и Смелянский 3., К вопросу о постройке текстильных фабрик без световых отверстий, Вестн. инж. и техн., 1931, № 8; Никитина., Исследование освещения и световые нормы, М., 1923; Нормы освещенности промышленных предприятий, Вопр. труда, 1925, стр. 37; Освещение в промышленных предприятиях, Л., 1925; Освещение промышленных предприятий, М., 1926; Освещение промышленных предприятий, М.—Л., 1930; Rutt er W., Повышение производительности труда в зависимости от условия освещения, Гиг. труда, 1925, № 5; Смелянский 3., Гигиенические основы осветительной техники, Электричество, 1930, 22; Т и х о д е е в П., Об установлении системы световых единиц СССР, Л., 1929; Т рум п а й ц Я., Опыт изучения искусственного освещения в текстильной промышленности г. Ленинграда, Тр. Секции охр. труда Лнгр. ГОТ'а, т. I, № 1—2, Л., 1927; Фабрично-заводское освещение, Труды и материалы Гос. Научи. ин-та охр. труда, т. VІI, вып. 2, М. (печ.);Ш у л-пинов С, Сравнение различных приборов для исследования освещенности, Вестн. Казанск. ин-та •научн. орг. труда, 1929, № 3; В е а 1 A., Studies in natural illumination in school-rooms, Washington, 1929; Clark J., Lighting in relation to public health, Baltimore, 1924; Goodman H.. Light in medicine and surgery, ibid., 1927, №4; Holtzmann, •Schneider, Thiesu. Bloch, Die Bedeutung der Beleuchtung fur Gesundheit und Leistungsfahig-'keit, Lpz.—В., 1928; Korf f-Pet ersen A., Die Tagesbeleuchtung von Innerraume, В., 1927; о н ж е, Untersuchung der Beleuchtung (Hndb. der hyg. Unter-«uchungsmethoden, hrsg. v. E. Gotschlich, B. Ill, Jena, 1929); Luckiesh M., Light and work, N. Y., 1924; Luckiesh M. a. P а с i n i A., Light and health, !>., 1926; Ruffer W., Die Beleuchtung als Leistungsfaktor, В., 1930. Периодические издания.—Светотехника, М., с 1932 (в № 1 за 1932 г.—^библиография иностранной периодики по осветительной технике). Das Licht, В., с 19 30; Transactions of the Illuminating engineers society, N. Y., с 1906.Г

Большая медицинская энциклопедия. 1970.
